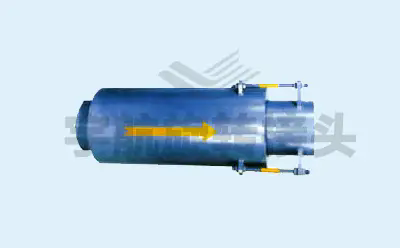

外压单式型（WZ）补偿器

外压单式型（WZ）补偿器

  • 详细介绍
  • 外压式波纹管：核心弹性元件，采用 304/316L 或 310S 耐热不锈钢材质，波纹呈外凸式设计，工作时承受外部压力。相较于内压波纹管，相同壁厚和波数下，外压波纹管抗失稳性能更优，可实现更大的轴向补偿量。
  • 外套筒 / 承压筒：包覆在波纹管外侧，是外压载荷的主要承载部件，材质多为碳钢或不锈钢，同时起到保护波纹管免受外界撞击、腐蚀的作用。
  • 内导流管：位于补偿器中心，引导介质平稳流动，避免介质直接冲击波纹管内侧（因波纹管为外压结构，内侧不承受介质压力），降低磨损风险。
  • 端管 / 法兰：位于补偿器两端，用于与管道焊接或法兰连接，小口径优先法兰连接，大口径优先焊接连接，保证连接强度和密封性。
  • 限位导向机构（可选）：部分型号内置导向环，保证波纹管伸缩时沿轴向运动，防止偏摆；运输或安装时可配备临时限位件，避免波纹管过度拉伸。
