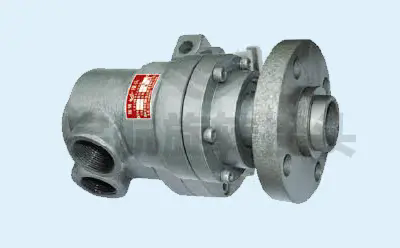

YGD高温热油旋转接头

一、核心性能参数

• 适用介质：高温导热油、过热蒸汽、高温水
• 最高温度：350℃
• 最高压力：1.5 MPa
• 最高转速：120 rpm（相对常规系列转速较低）
• 结构形式：单向流通、内管固定
• 密封结构：双端面机械密封，采用碳化硅 / 浸渍石墨高温耐磨副，稳定性强。

二、材质配置

• 壳体：优质碳钢（可选 304/316 不锈钢）
• 主轴 / 内管：合金结构钢，表面硬化处理
• 密封副：碳化硅（SiC）/ 浸渍石墨
• 弹簧：耐高温合金弹簧（30W4Cr2VA）
• 轴承：重载高温轴承，双支撑设计，运行平稳

三、型号与连接方式

• 公称通径：常见 15A～50A（DN15～DN50）
• 法兰标准：多参照 JB/T81-94 凸面板式平焊法兰

四、选型与安装要点

1. 内管固定：安装时内管需与设备固定端连接，不可旋转。
2. 转速匹配：因最高转速限制为 120 rpm，适合低速连续运转设备，高速场景建议优先选用 YGS 系列。
3. 安装紧固：法兰螺栓需均匀对角紧固，确保密封面贴合无泄漏。
4. 介质过滤：入口建议加装 80 目以上滤网，防止颗粒进入密封面磨损。
