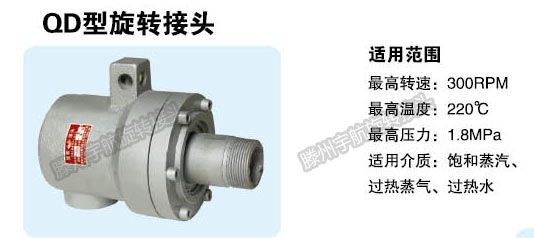

QD系列Q型旋转接头详细介绍

QD型旋转接头(20-50

QD系列Q型旋转接头详情介绍

1)具有耐高温,密封可靠,无需润滑,结构简单等特点,密封结构使用的是球面密封,广泛应用于一些同轴度不高,转速较低的设备。

2) 本产品可以自动补偿、自动调心。同时本产品维护简单,无需特别保养,是实际应用最广的产品之一。

3)特别适用于以强速前提的工作状态。表面上有勘察眼,可以经过它及时发现密封处是否有流失或损耗现象的发生。

4)旋转接头主要用于适用于针织,炼金,造纸,水、空气等的高速设备中传输水、空气、盐水、液压油等介质。

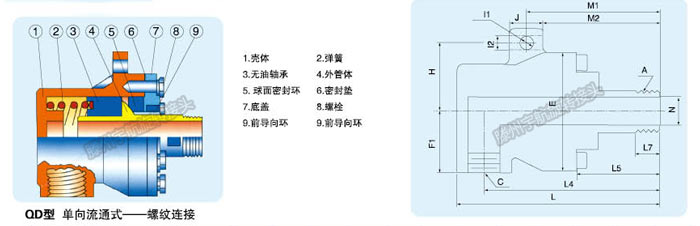

QD系列Q型旋转接头设计尺寸图

QD型旋转接头(20-50

QD系列Q型旋转接头技术参数

规格 型号 A C E F1 H I1 I2 J L L4 L5 L7 M1 M2 N
20 QD20 R3/4 Rc3/4 96 48 48 12  12  25 141 118 40 20 89 - 18
25 QD25 R1 Rc1 75 50 55 12  12 26 180 165 47 22 - 95 25
32 QD32 R1-1/4 Rc1-1/4 120 63 70  14 14 26 194 152 58 25 - 94 30
40 QD40 R1-1/2 Rc1-1/2 130 70 78  16 16 32 220 187 69 30 - 125 38
50 QD50 R2 Rc2 160 80 80 18  18  35 239 194 65 32 133 48

QD系列Q型旋转接头适用领域

1、炼钢、金属及合金制品:连续铸造机、热钢板矫直机、拉丝、轧钢机、精度较高的滚压设备

2、电器:双水内冷发电机转子冷却、电线电缆的加工设备。

3、卷烟:烘丝机、烘筋机。

4、建材:塑料壁纸的加工设备、印花机、压花机、木材加工的热压机、软木制品的加工设备。

5、机械制造:油压机、水压机、冷却用螺旋压力机、缩径设备、加转台机构、机床设备、镗床。

6、玻璃工业:滚筒式投料机。

7、地质:石油或其他矿产钻探用的钻机。

滕州宇航旋转接头有限公司拥有资深的设计师团队,如果您想订购的产品在本公司的网站上没有展示,请致电:15166329999

关键词:QD系列Q型旋转接头
