旋转接头在钢厂中连铸连轧机应用实例分析

来源:宇航航天设备-http://www.tengzhouyuhang.com 时间:2015-09-18 10:33:56 关注:

旋转接头(Rotary Union),有时也称为回转接头,是机械设备转动部件与非转动部件的连接体,在各类机械中应用广泛。虽然为非功能性部件,但其对设备整体的会产生至关重要的影响。



在钢厂连铸冷却系统中,向支承辊子和驱动辊子输送冷却水以进行辊子冷却时,要靠旋转接头连接动件辊子与不动件冷却水管道。因此,旋转接头的性能好坏直接影响辊子的冷却能力。



最主要的问题是防止旋转接头泄露。旋转接头泄露会造成设备冷却不良,影响铸坯的质量。高效生产、高质量和低成本是连铸对生产的要求也是发展趋势。目前,许多旋转接头产品可靠性不高,使用寿命短,有些使用不久就开始泄露,因此设备维护人员不得不向设备冷却系统大量补水。在方坯二冷却水系统中,这种情况加剧了设备冷却水水量消耗,并使设备冷却水(净环水)泻入浊环水,造成二冷却水水质稳定控制困难;此外,由于设备冷却系统泄漏量大,造成设备冷却不良,给现场操作带来很大困难,严重影响生产的正常进行。从现场调查看,漏水的旋转接头大多数是通过导辊轴承座内侧漏水,也有少量从轴承座后部开孔处漏水。



这就要求采购人员和设备维护人员在选购旋转接头时,特别要注意其密封性能。旋转接头泄露原因主要是内部密封设计、密封材料出现了问题,总体看来可分为:密封缝隙的变形(内部密封的密封面在工作中贴合不善)、密封环工作面与回转轴线不同轴,以及流体和工作压力引起的端面比压(即在摩擦副面上承受的轴向接触压力)变化。此外,旋转接头的泄露还与工作条件有关。如旋转接头工作环境的水质达不到要求,硬度过大,造成结垢,其中的杂物或较大颗粒对密封圈等形成磨料摩擦,使密封式小,甚至产生卡阻现象。

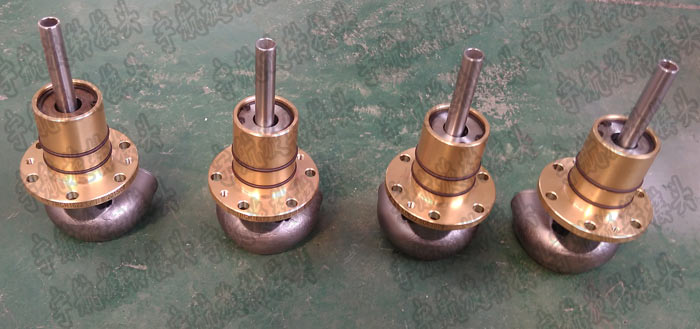

  钢厂连铸连轧机用旋转接头

因此,旋转接头的选型要注意其各部分材质的选择,合理选择旋转接头摩擦副的材料对保证其密封性能、延长使用寿命和降低成本有重要意义。内部密封补偿环要选择润滑性能好、摩擦系数低、耐热和机械强度高的材料;动环由于压力和温度变化而形变量最小可采用弹性模量大的金属材料。



根据以上分析,旋转接头泄露主要与其加工精度和结构设计及使用条件有关,要解决密封旋转接头泄露的问题,应从以下几个方面入手:(1)提高冷却水的水质,满足旋转接头的工作条件;(2)提高加工精度,保证材质;(3)根据当前出现的问题,在不改变外部安装尺寸的条件下设计新结构。

关键词:旋转接头
